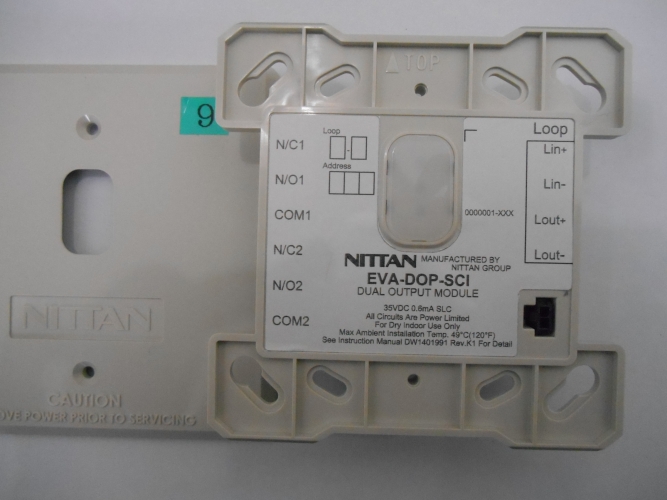

Mô-đun 2 ngõ ra EVA-DOP- SCI có mạch cách ly là một mô-đun với 2 ngõ ra địa chỉ cung cấp 2 tiếp điểm khô. Tiếp điểm dòng 2A ở 30VDC. Trạng thái của tiếp điểm được giám sát và điều khiển bởi trung tâm.
- Thiết kế ứng dụng rộng rãi
- Hai tiếp điểm khô mỗi tiếp điểm 2A@30VDC
- Chức năng SCI (mạch cách ly)
- Vít SEMS dễ dàng đấu dây
- Đèn trạng thái LED
- Giao tiếp analog dùng giao thức EV Nittan
- Địa chỉ có thể được thiết lập từ 001 đến 254 bằng bộ lập trình
- Dòng chờ thấp
- Lắp vào hộp điện vuông 4-inch
| Thông số kỹ thuật | EVA-DOP-SCI |
| SLC điện thế | Từ 20 đến 38 VDC |
| SLC Dòng tiêu thụ | Chờ 0.6 mA Kích hoạt 3.3 mA (max) |
| SLC Trở kháng đường dây | Lên tới 50 Ω, 1.24 mi (2 km) |
| Rờ-le (Có thể lập trình được) | Switching Capacity 2 A@ 30 VDC |
| SCI điện trở cách ly | 0.2 Ω (max) |
| SCI Ngưỡng dò lỗi | 10 V (min) |
| SCI Dòng cách ly | 22 mA (max) |
| Đèn chỉ báo (trạng thái đèn LED) | Dò LED (GREEN) ngõ ra LED (RED)SCI LED (YELLOW) |
| Nhiệt độ xung quanh khu ực lắp đặt | 0 °C đến 49 °C (32 °Fđến120 °F) |
| Nhiệt độ lưu trữ | -20 °C đến 60 °C (-4 °Fđến140 °F) |
| Độ ẩm tối đa | Lên tới 93 % RH, không ngưng tụ |
| Môi trường | Chỉ sử dụng trong nhà khô thoáng |
| Số lượng tối đa trên 1 loop | 127 cái |
| Ngõ kết nối | Vít AWG12 đến 22 |
| Thiết lập địa chỉ | Bộ lập trình địa chỉ EVA-AD2 |
| Kích thước | H 124 mm x W 124 mm x D 34.5 mm (4.882’’ H x 4.882’’ W x 1.358’’ D) (lắp trên hộp 4” với độ sâu 2⅛’’) |
| Trọng lượng | ~ 167 g |
| Hợp chuẩn | UL864 |
