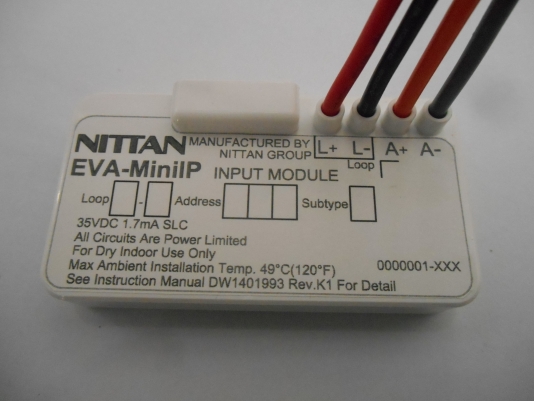

Module ngõ vào mini EVA-MiniIP
- Tổng Quát
- Tài Liệu
- Hỗ Trợ
Chuyên Mục:
Module địa chỉ
Mô-đun EVA-MiniIP được sử dụng trong hệ địa chỉ 2 dây. Mô-đun giám sát và truyền trạng thái (bình thường, hở mạch, ngắn mạch, hoặc báo cháy) của thiết bị được trang bị tiếp điểm khô NO/NC đến trung tâm. Mô-đun được sử dụng vận hành theo Class B (kiểu B & C).
- Thiết kế ứng dụng rộng rãi
- Cung cấp một giao diện để kết nối thiết bị
- Kích thước nhỏ và nhẹ
- 127 mô-đun có thể sử dụng cho 1 loop
- Địa chỉ có thể được thiết lập từ 001 đến 254 bằng bộ lập trình
- Dòng loop và dòng chớ thấp (1.7mA)
- Cho phép nó vừa khít vào bên trong thiết bị hoặc đằng sau thiết bị đặt trong hộp điện.
| Thông số kỹ thuật | EVA-MiniIP |
| SLC điện áp cung cấp | Từ 20 đến 38 VDC |
| SLC dòng tiêu thụ | Chờ 1.7 mA Kích hoạt 7.2 mA (tối đa) |
| SLC trở kháng đường dây | Lên tới 50 Ω, 1.24 mi (2 km) |
| Số lượng IDC (mạch thiết bị khởi động) | 1 x Class B |
| IDC thông số mạch | 15 VDC, 2.2 kΩ, 6.8 mA (tối đa) |
| IDC trở kháng đường dây | Lên tới 50 Ω, 0.62mi (1km) |
| Điện trở cuối tuyến EOL | RE-10 k (10 kΩ, 1/4 W) (Included) Điện trở 2.2 kΩ cần cho mỗi tiếp điểm khô ở thiết lập subtype 5 và 6 |
| Nhiệt độ xung quanh khu vực lắp đặt | 0 °C đến 49 °C (32 °F đến 120 °F) |
| Nhiệt độ bảo quản | -20 °C đến 60 °C (-4 °F đến 140 °F) |
| Độ ẩm xung quanh tối đa | Lên tới 93 % RH, không ngưng tụ |
| Môi trường | Chỉ sử dụng nơi khô thoáng trong nhà |
| Số lượng tối đa trên 1 loop | 127 cái |
| Thiết lập địa chỉ | Bộ lập trình EVA-AD2 |
| Kích thước | H 37.6 mm x W 69.8 mm x D 17.2 mm (1.460’’ H x 2.748’’ W x 0.677’’ D) |
| Trọng lượng | ~ 34 g |
| Đạt chuẩn | UL864 |
